Aspek Elektrik

Generator menggunakan magnet permanent,jenis sinkron. Beban dikendalikan oleh electronic load controller (ELC) yang terpasang pada kontrol box. ELC didesain untuk mempertahankan tegangan agar konstan dan frekuensi yang mendekati konstan dengan menjaga beban elektrik yang konstan pada Generator. Untuk melakukannya ELC menyambungkan daya yang bukan digunakan konsumen ke beban ballast pemanas udara dimana kelebihan  energy dibakar dalam panas.

Dua beban ballast digunakan, satu yang utama dan satunya sebagai tambahan. Jumlah beban ballast utama 66% dari total, sedang beban ballast tambahan hanya 33%. Meskipun tidak diharuskan, ballast tambahan membiarkan Generator kerja pada temperatur yang rendah. Gelombang distorsi disebabkan oleh sambungan triac atau Thyristor menyebabkan Generator panas. Ini dapat dikurangi dengan meng-nolkan ballast, jadi tegangan yang menyebrang dari ballast akan memberi bentuk gelombang yang bagus. Disini ballast tambahan digunakan. Jika daya pada ballast utama boros melebihi batas, maka ballast tambahan secara otomatis tersambung dan saat daya turun dibawah batas yang diijinkan secara otomatis sambungan akan terlepas.

ELC dipasang parallel dengan output Generator, jadi dengan tidak sengaja akan memutuskan rangkaian. Hubungan sistem gambar 15.9 sebagai berikut :

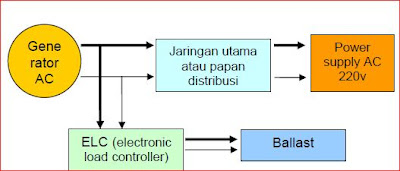

Gambar 15.9. Hubungan kontrol kelistrikan

Untuk menyambungkan komponen listrik, ikuti langkah berikut :
Hal yang berhubungan dengan listrik sebaiknya dipasang oleh orang yang
kompeten dalam hal pengawatan pada keadaan bertegangan. Sistem
penyambungannya dengan dasar netral. Netral dan phasa digabungkan ke
element beban dalam waktu yang sangat cepat.

1 Pasang kontrol box di tempat yang terlindung dari hujan dan sinar matahari. mungkin salah satunya di powerhouse bersama Turbin atau ditempat lain, dirumah pemakai.

2 Bumikan (ground) Mikrohidro. Lakukan ini dengan menyisipkan salah satu ujung kawat Mikrohidro yang panjangnya 16mm dan ujung bahan logam atau tiang logam lainnya yang tidak jauh dari ground Mikrohidro

3 Sambungkan Generator dengan kontrol box. Semua pengawatan dari Generator ke kontrol box, dari kontrol box ke beban user dan dari kontrol box ke ballast harus sudah menggunakan kawat tembaga berisolasi multistranded, yang ukurannya lihat buku PUIL. Diagram pengawatanmenunjukan semua lokasi penyambungan tapi catatan sebagian besar komponen sudah disambungakn ke kontrol panel

4 Sambungkan kabel beban user L1 dan L2 dengan kontrol box dan house

5 Sambungkan beban ballast utama dan tambahan ke kontrol box seperti yang ditunjukan. Gabungan (total) beban balas berkisar (max) 10-15% lebih besar dari output Generator. Sebagai contoh 11kW atau 12kW untuk 10kW Generator. Beban ballast utama akan berkisar 7kW atau 8kW (+ 66%) sedang ballast tambahan berkisar 3kW atau 4kW (+ 33%). Beban ballast menjadi panas, sampai 1000 C. untuk pencegahankerugian dan bahaya api, pasang ditempat yang aman.

6 Tutup pintu kontrol box. Sistem sekarang siap untuk pengoperasian yang pertama.

Gambar 15.10 Electronic Load Kontroller
