Rangkaian Tapis Lolos Rendah Tipe-2
By GEDABUZ - Kamis, 09 Agustus 2012
Pada rangkaian elektronika sering kita jumpai keadaan seperti diperlihatkan pada
gambar 5.9, dengan arus masukan Ii dan arus keluaran Io . Sebagai sumber arus
digunakan generator arus, dimana secara ideal dapat menghasilkan arus yang tidak
tergantung pada kondisi rangkaian.
Gambar 5.9 Rangkaian tapis lolos rendah tipe-2
Pada rangkaian seperti pada gambar 5.9, dapat diperoleh keadaan dimana pada
frekuensi rendah, arus pada C sangat kecil sehingga arus keluaran o i besarnya hampir
sama dengan besarnya arus masukan Ii . Karenannya rangkaian ini termasuk rangkaian

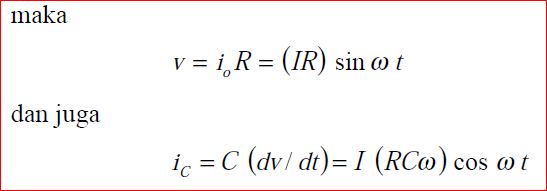

tapis lolos rendah. Misalnya arus keluaran adalah sebesar
Keadaan di atas dapat diperlihatkan dengan diagram phasor seperti terlihat pada gambar
5.10, dimana v digunakan sebagai referensi.
Gambar 5.10 Diagram phasor arus tapis lolos rendah

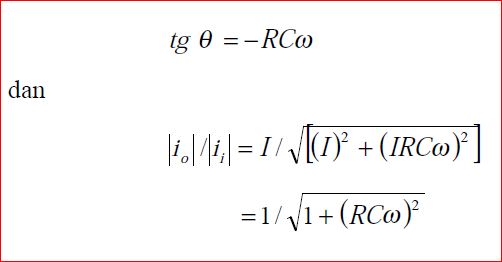

Dari gambar 5.10 kita mempunyai
Nampak bahwa hubungan o i dan i i pada rangkaian di atas identik dengan hubungan o v
dan i v pada rangkaian tapis lolos rendah tipe-1, yaitu
Perlu dicatat bagaimana fase diukur dari phasor masukan ke phasor keluaran
searah dengan arah jam, dimana hal ini menunjukkan bahwa sudut fase berharga negatif
atau keluaran tertinggal terhadap masukan.
Gambar 5.11 Rangkaian tapis lolos tinggi tipe-1
Gambar 5.12 Diagram phasor tapis lolos tinggi tipe-1
gambar 5.9, dengan arus masukan Ii dan arus keluaran Io . Sebagai sumber arus
digunakan generator arus, dimana secara ideal dapat menghasilkan arus yang tidak
tergantung pada kondisi rangkaian.
Gambar 5.9 Rangkaian tapis lolos rendah tipe-2
Pada rangkaian seperti pada gambar 5.9, dapat diperoleh keadaan dimana pada
frekuensi rendah, arus pada C sangat kecil sehingga arus keluaran o i besarnya hampir
sama dengan besarnya arus masukan Ii . Karenannya rangkaian ini termasuk rangkaian
tapis lolos rendah. Misalnya arus keluaran adalah sebesar
Keadaan di atas dapat diperlihatkan dengan diagram phasor seperti terlihat pada gambar
5.10, dimana v digunakan sebagai referensi.
Gambar 5.10 Diagram phasor arus tapis lolos rendah
Dari gambar 5.10 kita mempunyai
Nampak bahwa hubungan o i dan i i pada rangkaian di atas identik dengan hubungan o v
dan i v pada rangkaian tapis lolos rendah tipe-1, yaitu
Perlu dicatat bagaimana fase diukur dari phasor masukan ke phasor keluaran
searah dengan arah jam, dimana hal ini menunjukkan bahwa sudut fase berharga negatif
atau keluaran tertinggal terhadap masukan.
Gambar 5.11 Rangkaian tapis lolos tinggi tipe-1
Gambar 5.12 Diagram phasor tapis lolos tinggi tipe-1
