                           -Sambungan pada alas kolom
Sambungan pada alas kolom harus memperhatikan: (1) gaya tekan pada sayap kolom harus disebar oleh plat alas ke media penyangganya sedemikian sehingga tegangan tumpunya masih dalam batas-batas yang diijinkan, (2) penjangkaran pada alas kolom ke pondasi beton.

Pada alas kolom yang memikul beban aksial, dimensi dan pembebanan plat alas seperti dutunjukan pada gambar 6.52. Distribusi tegangan di bawah plat alas dianggap merata dan daerah di luar penampang kritis dianggap bekerja seperti balok kantilever.

Alas kolom pada umumnya harus menahan momen disamping gaya aksial. Ketika momen bekerja, pratekan pada bagian tarik akibat lentur akan berkurang (seringkali menjadi 0), sehingga daya tahan terhadap tarik hanya diberikan oleh baut angkur. Pada bagian tekan bidang kontak tetap mengalami tekanan. Penjangkaran mampu menjalani deformasi rotasi yang tergantung pada panjang baut angkur untuk berubah bentuk secara elastis. Sejumlah metode dan detail konstruksi yang rumit dikembangkan pada perencanaan alas kolompenahan momen, yang bervariasi tergantung pada besarnya eksentrisitas beban dan detail penjangkaran yang khusus. Beberapa detail sambungan alas kolom untuk menahan momen diperlihatkan pada Gambar 6.53.

Gambar 6.48. Sambungan menerus balok yang dilas ke badan kolom
Sumber: Salmon dkk, 1991

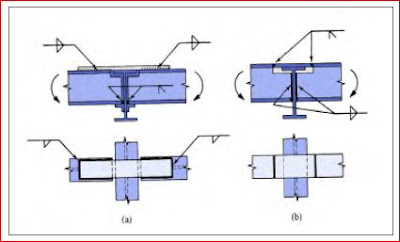

Gambar 6.49. Sambungan menerus balok ke balok dengan sayap yang tidak disambung secara kaku
Sumber: Salmon dkk, 1991

Gambar 6.50. Sambungan menerus balok ke balok dengan sayap yang disambung secara kaku
Sumber: Salmon dkk, 1991

Gambar 6.51. Sambungan sudut portal kaku
Sumber: Salmon dkk, 1991

Gambar 6.52. Sistem dan dimensi plat alas kolom
Sumber: Salmon dkk, 1991

Gambar 6.53. Sambungan alas kolom yang menahan momen
Sumber: Salmon dkk, 1991
