Jenis las

Jenis las yang umum adalah las tumpul, sudut, baji (slot), dan pasak
(plug) seperti yang diperlihatkan pada Gambar 6.18. Setiap jenis las memiliki
keuntungan tersendiri yang menentukan jangkauan penia-kaiannya. Secara
kasar, persentase pemakaian keempat jenis tersebut untuk konstruksi las
adalah sebagai berikut: las tumpul, 15%; las sudut, 80%; dan sisanya 5%
terdiri dari las baji, las pasak dan las khusus lainnya.

Las TumpulLas tumpul (groove weld) terutama dipakai untuk menyambung batang struktural yang bertemu dalam satu bidang. Karena las tumpul biasanya ditujukan untuk menyalurkan semua beban batang yang disambungnya, las ini harus memiliki kekuatan yang sama seperti potongan yang disambungnya. Las tumpul seperti ini disebut las tumpul penetrasi sempurna. Bila sambungan direncanakan sedemikian rupa hingga las tumpul tidak diberikan sepanjang ketebalan potongan yang disambung, maka las ini disebut las tumpul penetrasi parsial.

Gambar 6.18. Jenis las
Sumber: Salmon dkk, 1991

Banyak variasi las tumpul dapat dibuat dan masing-masing dibedakan menurut bentuknya. Las tumpul umumnya memerlukan penyiapan tepi tertentu dan disebut menurut jenis penyiapan yang
dilakukan. Gambar 6.19 memperlihatkan jenis las tumpul yang umum dan menunjukan penyiapan alur yang diperlukan. Pemilihan las tumpul yang sesuai tergantung pada proses pengelasan yang digunakan, biaya penyiapan tepi, dan biaya pembuatan las. Las tumpul juga dapat dipakai
pada sambungan tegak.

 Las SudutLas sudut bersifat ekonomis secara keseluruhan, mudah dibuat, dan mampu beradaptasi, serta merupakan jenis las yang paling banyak dipakai dibandingkan jenis las dasar yang lain. Beberapa pemakaian las sudut diperlihatkan pada Gambar 6.20. Las ini umumnya memerlukan lebih sedikit presisi dalam pemasangan karena potongannya saling bertumpang (overlap), sedang las tumpul memerlukan kesejajaran yang tepat dan alur tertentu antara potongan. Las sudut terutama menguntungkan untuk pengelasan di lapangan, dan untuk menyesuaikan kembali batang atau sambungan yang difabrikasi dengan toleransi tertentu tetapi tidak cocok dengan yang dikehendaki. Selain itu, tepi potongan yang disambung jarang memerlukan penyiapan khusus, seperti pemiringan (beveling). atau penegakan, karena kondisi tepi dari proses pemotongan nyala (flame cutting) atau pemotongan geser umumnya memadai.

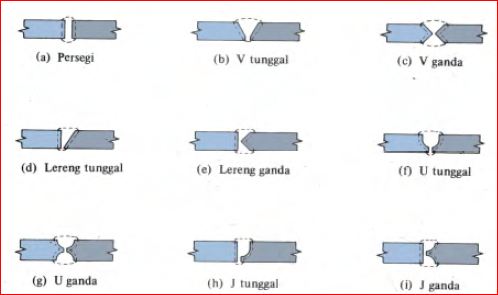

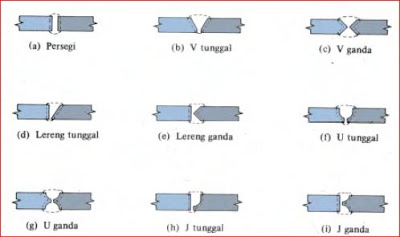

Gambar 6.19. Jenis las tumpul
Sumber: Salmon dkk, 1991

 Las Baji dan PasakLas baji dan pasak dapat dipakai secara tersendiri pada sambungan seperti yang diperlihatkan dalam Gambar 6.21(c) dan (d), atau dipakai bersama-sama dengan las sudut seperti yang ditunjukkan dalam
Gambar 9.34. Manfaat utama las baji dan pasak ialah menyalurkan gaya geser pada sambungan lewatan bila ukuran sambungan membatasi panjang yang tersedia untuk las sudut atau las sisi lainnya. Las baji dan pasak juga berguna untuk mencegah terjadinya tekuk pada bagian yang
saling bertumpang.
