-Analisis penampang balok-TAnalisis penampang balok-T secara ringkas dapat menggunakan langkah-langkah:
1) Tentukan lebar sayap efektif sesuai ketentuan SNI 03-2847-2002, pasal 10.10 seperti uraian di atas.
2) Gunakan anggapan bahwa tulangan tarik telah meluluh, kemudian hitung gaya tarik total: NT = As fy
3) Hitung gaya tekan yang tersedia apabila hanya daerah sayap saja yang menyediakan daerah tekan, NT= 0,85 fโc bh
4) Bila NT > ND balok berperilaku sebagai balok-T murni dan selisih gaya tekan akan ditampung di sebagian daerah badan balok di bawah sayap. Sedangkan bila NT < ND, berperilaku sebagai balok persegi dengan lebar b, atau disebut balok T persegi. Jika dihitung sebagai balok-T murni, maka selanjutnya:
5) Tentukan letak batas tepi bawah blok tegangan tekan di daerah badan balok di bawah sayap
6) Periksa ฯinin
7) Tentukan letak titik pusat daerah tekan total dengan persamaan:
8) Hitung momen tahanan, MR = ฯ ND(z) atau ฯ NT(z)
9) Pemeriksaan persyaratan daktilitas dengan melihat As (maks) harus lebih besar dari As aktual. As (maks) dapat dilihat pada tabel.
Jika dihitung sebagai balok-T persegi, maka selanjutnya:
5) Periksa ฯinin
ฯaktual harus lebih besar dari ฯinin
6) Hitung rasio penulangan untuk kemudian menentukan nilai k
7) Cari nilai k berdasar nilai yang didapat dari langkah 6 (tabel A-8 sampai A-37 dalam Dipohusodo, 1994),
8) Hitung momen tahanan, MR = ฯ bd2k
9) Pemeriksaan persyaratan daktilitas dengan melihat As (maks) harus lebih besar dari As aktual. As (maks) dapat dilihat pada tabel000.
Apabila pemeriksaan batasan tulangan maksimim menghasilkan As lebih besar dari As (maks), maka momen tahan MR dihitung dengan menggunakan As (maks) yang dalam hal ini disebut As efektif

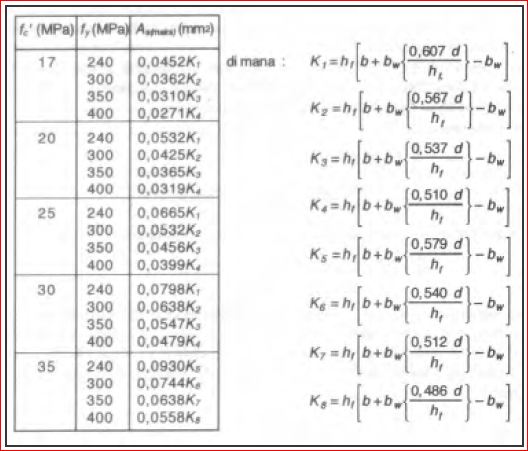

Tabel 7.15. Daftar nilai As (maks) untuk balok-T
Sumber: Dipohusodo, 1994
