Pengaman Gawai Proteksi Arus Sisa (ELCB)

GPAS3 atau ELCB (Earth Leakage Circuit Breaker) adalah pemutus yang peka terhadap arus sisa, yang dapat memutuskan sirkit termasuk penghantar netralnya secara otomatis dalam waktu tertentu gambar-11.26. Apabila arus sisa yang timbul karena terjadi kegagalan isolasi melebihi nilai tertentu, sehingga tercegahlah bertahannya tegangan sentuh yang terlalu tinggi. ELCB sangat dianjurkan pada sistem TT. Untuk sistem TN-S dan TN-C berikut sistem IT tidak boleh dipasang ELCB.

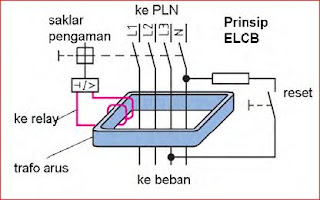

 Gambar 11.26 : Prinsip kerja ELCB

Desain fisik ELCB dengan satu phasa, dengan kawat phasa dan netral diputus bersamaan dengan arus bocor 50mA gambar-11.27. Dilengkapi dengan tombol reset, jika ditekan tombol reset maka ELCB akan bekerja memutus rangkaian OFF. ELCB harus di ON kan kembali dengan menaikkan tombol ON ke atas. Untuk pemakaian daya besar dipilih arus sisa dengan rating lebih besar dari 30 mA, misalkan 300 mA atau 500 mA.


Pemasangan ELCB pada sistem TT dilakukan dengan cara penghantar protektif PE memiliki rel atau terminal tersendiri, terminal PE dibumikan tersendiri RA gambar-11.28. Suplay tiga phasa L1-L2-L3 dan N disambungkan langsung ke terminal ELCB.

Gambar 11.27 : Fisik ELCB

Cara ini bisa melayani beban satu phasa, beban motor tiga phasa dan tersedia melayani stop kontak. Jika salah satu beban terjadi kegagalan isolasi, maka pada kawat netral mengalir arus bocor. Jika besarnya arus bocor memenuhi syarat maka akan mengaktifkan sistem mekanik elektromagnetik, dan ELCB akan OFF secara otomatis.

Gambar 11.28 : Pemasangan ELCB untuk pengamanan kelompok beban


Tabel 11.7. Kemampuan ELCB pada tegangan 230V

Kini tersedia ELCB dalam bentuk portabel yang dipasangkan pada stop kontak, dan diujung lainnya terhubung ke stop kontak menuju beban gambar-11.29. Persyaratan bisa bekerja dengan baik penghantar PE tersambung dengan baik ke bumi. Bebannya satu phasa berupa peralatan kerja yang
mudah dipindah-pindahkan seperti mesin bor tangan, mesin gergaji listrik. Perhatikan daya beban harus sesuai dengan rating ELCB.

Gambar 11.29 : ELCB portabel

Sistem TN yang dilengkapi dengan ELCB dapat dilakukan dengan penghantar netral (N) dan penghantar protektif (PE) terpisah. Badan alat dihubungkan dengan penghantar PE. Penghantar netral dan protektif disatukan pada titik sumber dihubungkan ke bumi di RB gambar-11.30. Ketika terjadi kegagalan isolasi, arus bocor akan mengaktifkan ELCB dan tegangan sentuh yang besar tidak akan terjadi.

Gambar 11.30 : ELCB pada pembumian TN
