Meter Dasar sebagai Voltmeter
By GEDABUZ - Rabu, 08 Agustus 2012
Kita dapat juga memperbesar batas ukur sebuah voltmeter sebesar n kali batas ukur
dasarnya (dengan arus skala penuh yang sama), yaitu dengan memasang suatu hambatan
luar secara seri. Untuk rangkaian pada gambar 3.3-b menunjukkan sebuah meter dasar
dengan batas ukur arus maksimum sebesar 1 mA akan digunakan untuk mengukur
tegangan sebesar 2 V. Total resistansi (resistor luar + resistor meter) adalah sebesar
2 V/1 mA = 2000 ohm
dengan demikian hambatan luar yang harus dipasang sebesar
RS = (2000 - 25)ohm = 1975ohm
Pada voltmeter dengan beberapa batas ukur biasanya dilengkapi dengan saklar untuk
memilih resistor seri yang sesuai.
Gambar 3.5 Pengaturan batas ukur meter dengan pemasangan resistor.
Contoh

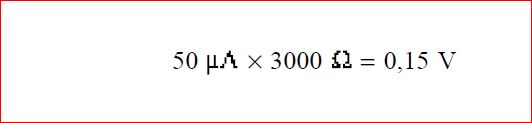

Misalkan sebuah meter dasar 50mA memiliki hambatan sebesar 3000 W. Coba desain
sebuah multimeter yang dapat digunakan untuk pengukuran sampai pada batas ukur 100
mA, 1 mA, 1 V dan 10 V. Rangkaian yang sesuai diperlihatkan pada gambar 3.5.
Alat-alat Ukur Listrik 25
dasarnya (dengan arus skala penuh yang sama), yaitu dengan memasang suatu hambatan
luar secara seri. Untuk rangkaian pada gambar 3.3-b menunjukkan sebuah meter dasar
dengan batas ukur arus maksimum sebesar 1 mA akan digunakan untuk mengukur
tegangan sebesar 2 V. Total resistansi (resistor luar + resistor meter) adalah sebesar
2 V/1 mA = 2000 ohm
dengan demikian hambatan luar yang harus dipasang sebesar
RS = (2000 - 25)ohm = 1975ohm
Pada voltmeter dengan beberapa batas ukur biasanya dilengkapi dengan saklar untuk
memilih resistor seri yang sesuai.
Gambar 3.5 Pengaturan batas ukur meter dengan pemasangan resistor.
Contoh
Misalkan sebuah meter dasar 50mA memiliki hambatan sebesar 3000 W. Coba desain
sebuah multimeter yang dapat digunakan untuk pengukuran sampai pada batas ukur 100
mA, 1 mA, 1 V dan 10 V. Rangkaian yang sesuai diperlihatkan pada gambar 3.5.
Alat-alat Ukur Listrik 25
