Diode
By GEDABUZ - Selasa, 21 Agustus 2012
Diode memiliki dua kaki, yaitu Anoda dan Katoda gambar 10.5. Diode hanya
dapat melewatkan arus listrik dari satu arah saja, yaitu dari anode ke katoda
yang disebut posisi panjar maju (forward). Sebaliknya Diode akan menahan
aliran arus atau memblok arus yang berasal dari katode ke anoda, yang
disebut panjar mundur (reverse) gambar 10.6. Namun Diode memiliki
keterbatasan menahan tegangan panjar mundur yang disebut tegangan break
down. Jika tegangan ini dilewati maka Diode dikatakan rusak dan harus diganti
yang baru.
Gambar 10.5. Simbol dan fisik Diode
Gambar 10.6. a) Panjar maju (forward) dan b) panjar mundur (reverse)
Pada kondisi panjar maju (forward) Diode mengalirkan arus DC dapat diamati
dari penunjukan ampermeter dengan arus If, untuk tegangan disebut tegangan
maju Uf (forward). Diode silikon akan mulai forward ketika telah dicapai
tegangan cut-in sebesar 0,7 Volt, untuk Diode germanium tegangan cut-in 0,3
Volt.
Pada kondisi panjar mundur (reverse) Diode dalam posisi memblok arus,
kondisi ini disebut posisi mundur (reverse). Karakteristik sebuah Diode
digambarkan oleh sumbu horizontal untuk tegangan (Volt). Sumbu vertikal
untuk menunjukkan arus (mA sampai Amper). Tegangan positif (forward)
dihitung dari sumbu nol ke arah kanan. Tegangan negatif (reverse) dimulai
sumbu negatif ke arah kiri.
Karakteristik Diode menggambarkan arus fungsi dari tegangan. Garis arus
maju (forward) dimulai dari sumbu nol keatas dengan satuan Amper. Garis
arus mundur (reverse) dimulai sumbu nol ke arah bawah dengan orde mA.
Diode memiliki batas menahan tegangan reverse pada nilai tertentu. Jika
tegangan reverse terlampaui maka Diode akan rusak secara permanen
gambar 10.7.

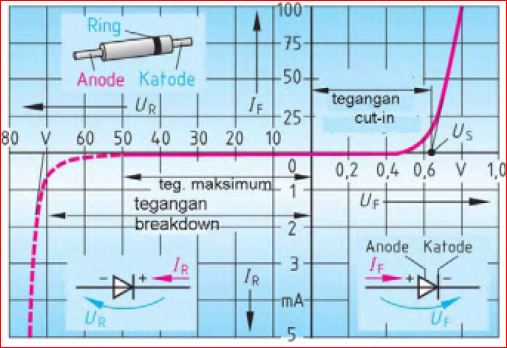

Gambar 10.7: Karakteristik Diode
Dari pengamatan visual karakteristik diode diatas dapat dilihat beberapa
parameter penting, yaitu : Tegangan cut-in besarnya 0,6V tegangan reverse
maksimum yang diijinkan sebesar 50V, tegangan breakdown terjadi pada
tegangan mendekati 75V. Jika tegangan breakdown ini terlewati dipastikan
diode akan terbakar dan rusak permanen.
dapat melewatkan arus listrik dari satu arah saja, yaitu dari anode ke katoda
yang disebut posisi panjar maju (forward). Sebaliknya Diode akan menahan
aliran arus atau memblok arus yang berasal dari katode ke anoda, yang
disebut panjar mundur (reverse) gambar 10.6. Namun Diode memiliki
keterbatasan menahan tegangan panjar mundur yang disebut tegangan break
down. Jika tegangan ini dilewati maka Diode dikatakan rusak dan harus diganti
yang baru.
Gambar 10.5. Simbol dan fisik Diode
Gambar 10.6. a) Panjar maju (forward) dan b) panjar mundur (reverse)
Pada kondisi panjar maju (forward) Diode mengalirkan arus DC dapat diamati
dari penunjukan ampermeter dengan arus If, untuk tegangan disebut tegangan
maju Uf (forward). Diode silikon akan mulai forward ketika telah dicapai
tegangan cut-in sebesar 0,7 Volt, untuk Diode germanium tegangan cut-in 0,3
Volt.
Pada kondisi panjar mundur (reverse) Diode dalam posisi memblok arus,
kondisi ini disebut posisi mundur (reverse). Karakteristik sebuah Diode
digambarkan oleh sumbu horizontal untuk tegangan (Volt). Sumbu vertikal
untuk menunjukkan arus (mA sampai Amper). Tegangan positif (forward)
dihitung dari sumbu nol ke arah kanan. Tegangan negatif (reverse) dimulai
sumbu negatif ke arah kiri.
Karakteristik Diode menggambarkan arus fungsi dari tegangan. Garis arus
maju (forward) dimulai dari sumbu nol keatas dengan satuan Amper. Garis
arus mundur (reverse) dimulai sumbu nol ke arah bawah dengan orde mA.
Diode memiliki batas menahan tegangan reverse pada nilai tertentu. Jika
tegangan reverse terlampaui maka Diode akan rusak secara permanen
gambar 10.7.
Gambar 10.7: Karakteristik Diode
Dari pengamatan visual karakteristik diode diatas dapat dilihat beberapa
parameter penting, yaitu : Tegangan cut-in besarnya 0,6V tegangan reverse
maksimum yang diijinkan sebesar 50V, tegangan breakdown terjadi pada
tegangan mendekati 75V. Jika tegangan breakdown ini terlewati dipastikan
diode akan terbakar dan rusak permanen.
